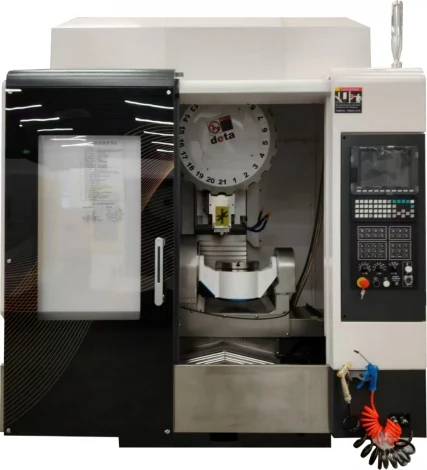

5-osni više{1}}osni centar za obradu
Portalni tip visoke krutosti (stvarno pokretni stup) sa THK vodilicama i kugličnim zavrtnjima. BT30‑20.000 o/min vreteno, hlađeno uljem. Umbrella 21T magazin – glatka izmjena alata. Syntec 220MA‑5 podržava višeosnu interpolaciju. Opciona sonda radnog predmeta i uređaj za postavljanje alata omogućavaju obradu u zatvorenoj petlji. Potrošnja energije samo 15 kVA – ušteda energije.
Specifikacije
|
Parametar |
Jedinica |
HD-UT380+ |
|
Raspon obrade |
||
|
Hod po X-osi (lijevo-desno) |
mm |
500 |
|
Y{0}}hod po osi (pred-nazad) |
mm |
560 |
|
Putovanje po Z{0}osi (gore-dolje) |
mm |
380 |
|
Udaljenost od nosa vretena do površine stola |
mm |
60-440 |
|
Udaljenost od centra vretena do površine vodilice stupa |
mm |
445 |
|
Specifikacije rotacionog stola |
||
|
Prečnik stola |
mm |
φ260 |
|
T-veličina proreza na površini stola |
mm |
12T×4, 360 stepeni na jednakom razmaku |
|
Max. opterećenje |
kg |
50 |
|
Ugao rotacije |
Stepen |
C{0}}osa: 360 stepeni; A-os: ±110 stepeni |
|
Max. brzina rotacije |
rpm |
C{0}}osa: 250; A-os: 200 |
|
Minimalni prirast |
Stepen |
0,001 stepen |
|
Stolni motor |
sec |
A/C osovina: 3,0 kW DD motor |
|
Vaga (rešetka) |
sec |
A/C os: vremenska rešetka (standardno) |
|
Specifikacije vretena |
||
|
Konus vretena |
spec. |
BT30 |
|
Brzina vretena |
rpm |
BT30-20000 |
|
Snaga motora vretena - obrtni moment |
spec. |
20000 o/min: 5,5/7,5 kW |
|
Raspored ležajeva vretena |
spec. |
7008×4 komada; ID ležaja 40 mm; keramičke kugle |
|
Sistem za hranjenje |
||
|
G00 brzi hod (X/Y/Z os) |
m/min |
30/30/30 |
|
G01 posmak rezanja (X/Y/Z os) |
m/min |
10 |
|
Specifikacija tri{0}}osnih kugličnih vijaka |
mm |
THK JIS C3 klasa; 32×P10 |
|
Tro-specifikacija vodilice |
spec. |
THK; X/Y/Z: kuglični linearni vodiči tipa 30/30/35 |
|
Specifikacija motora s tri {0}ose (X/Y/Z osa) |
spec. |
servo motor sa milion{0}}impulsa visoke{1}}rezolucije; 220MA: 3,1/3,1/3,9 kW |
|
Sistem magacina alata |
||
|
Kapacitet magacina alata |
kom. |
Magacin za alate tipa kišobran{0} 21T |
|
Machine Parameters |
||
|
Preciznost indeksiranja rotacionog stola |
sec |
C-osa: ±10″; A-os: ±10″ |
|
Ponovljivost rotacionog stola |
sec |
C-osa: ±2″; A-os: ±2″ |
|
Tri{0}}tačnost pozicioniranja |
mm |
JIS: ±0,005 / bilo koji 300 mm hoda |
|
Ponovljivost tri-ose |
mm |
JIS: ±0,003 / bilo koji 300 mm hoda |
|
Ukupne dimenzije (širina/dubina/visina) |
mm |
1950×2655×2524 |
|
Ukupna težina mašine |
t |
3.7 |
Obim primjene

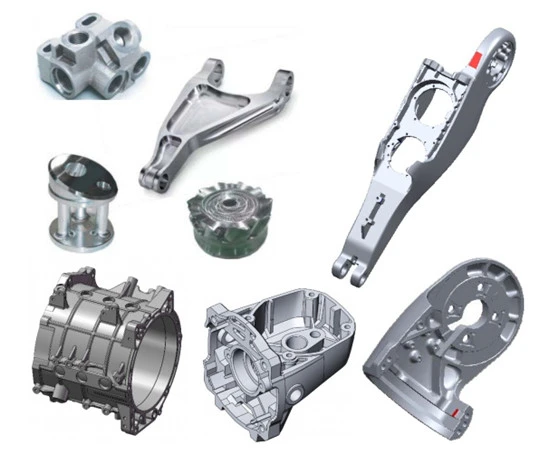

Široko se koristi u vazduhoplovstvu (male oštrice, konektori), medicini (koštane ploče, vijci), optičkim kalupima, delovima satova – industrijama koje zahtevaju visoku preciznost i završnu obradu.
Proces proizvodnje opreme
Korak 1. Dizajn rješenja – Preporučite pričvršćivanje (tročeljusna stezna glava, vakuumska stezna glava, brza izmjena nulte tačke) na osnovu tipičnog dijela. Dajte DFM izvještaj i parametre rezanja.
Korak 2. Ugovor i ispitivanje lokacije – Besplatni pregled lokacije koji pokriva kontrolu temperature, suvoću izvora vazduha i otpornost uzemljenja. Kupac gradi temelje po crtežu (debljine veće od ili jednake 500 mm, sa antivibracionim rovom).
Korak 3. Sastavljanje osnovne komponente – Sastavite THK kuglične zavrtnje i vodilice u radionici na konstantnoj temperaturi (20 stepeni). Provjerite zračni razmak za DD motor; prednapregnuti ležajevi stola prema specifikaciji.
Korak 4. Integracija s pet osa i probni rez – Kalibrirajte središnju liniju A/C ose pomoću kugle, izvršite RTCP dinamički test. Dostavite dio za testiranje (npr. radno kolo od legure aluminija) i izvještaj o inspekciji.
Korak 5. Prijem, otprema i prateća usluga – Nakon prihvatanja, zapakirajte u drvenu kutiju sa inhibitorom vlage i otpremite. Inženjer instalira na licu mesta i obezbeđuje 3-dnevnu obuku (uključujući rezervnu kopiju sistemskih parametara). Besplatni postprocesorski šablon s pet osa (UG/PowerMill).
O nama

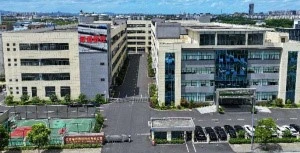

Hodao CNC Technology posjeduje petoosni aplikacioni centar, koji nudi besplatno probno sečenje uzoraka. Certificiran ISO9001:2015, tri uzastopne godine osvaja nagradu "Top Ten Product Quality". Ključne komponente (vreteno, rotirajući sto, vodilice) iz Tajvana/Japana/Njemačke. Dvogodišnja garancija (industrijski standard jedna godina).
FAQ
Q1. Da li se bušenje/urezivanje na više strana može obaviti u jednom stezanju?
O: Da. Okretanje osovine klima uređaja omogućava bilo koji prostorni ugao. Softver uključuje izbjegavanje sudara.
Q2. Koji CAD/CAM postprocesori su podržani?
O: UG NX, PowerMill, Mastercam, Hypermill – jedna besplatna sekundarna modifikacija.
Q3. Trebate stabilizator napona za nestabilno napajanje?
A: Yes. >±10% fluktuacija uzrokuje servo alarme. Preporučiti stabilizator od 30 kVA; predlažemo brendove.
