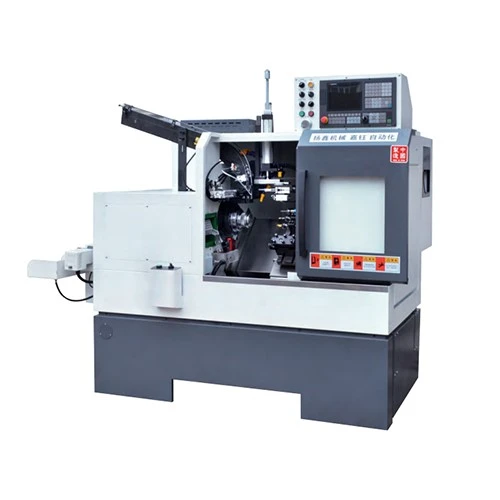

Visoko precizan CNC strug sa kosim krevetom

Name: Kina Visokoprecizni kosi krevet CNC strugovi Proizvođači Dobavljači Tvornica - Dobra cijena - Qiyang
Brand: Qiyang
SKU: 309169635

CNC strug visoke preciznosti sa kosim ležajem posebno je dizajniran za efikasnu i preciznu obradu kratkih osovina, stepenastih osovina, dijelova u obliku diska{0}} i cjevastih komponenti. Odlikuje ga integralna struktura kreveta sa kosim uglom od 45 stepeni-u kombinaciji sa prednjim-utovarom i sistemom za hranjenje vibracionim posudama, idealno je pogodna za automatizovana proizvodna okruženja velikog{5}}okruga.

Pošaljite upit

Uvod u proizvod

CNC strug visoke preciznosti sa kosim ležajem je CNC strug s prednjim-uvođenjem, kosim{1}}objektivom dizajniran za zahtjeve masovne proizvodnje. Posebno je konstruiran za visoku-preciznost, automatsku obradu složenih dijelova - uključujući kratka vratila, stepenaste osovine, komponente u obliku diska-i cijevne obratke. Sa integrisanom strukturom kreveta sa kosim uglom od 45 stepeni i linearnim vodilicama, te integriranim s pneumatskim prednjim-mehanizmom za ubacivanje i sistemom vibracione posude, mašina omogućava automatizirane režime proizvodnje koji omogućavaju rad bez nadzora ili jedan operater koji upravlja više mašina, čime se značajno povećava efikasnost i konzistentnost obrade.

Specifikacije

Model	0640
Način hranjenja	Prednje hranjenje (Dodavanje cilindrom)
Način punjenja	Vibracioni ulagač (opcioni lift)
Metoda pražnjenja	Prijemnik + transportna traka
Dužina radnog komada	10-80mm
Konfiguracija kreveta	Integralni kosi krevet od 45 stepeni sa linearnim vođicama
Kontrolni sistem	CNC sistem + PLC
Struktura vretena	Jedinica vretena (4 prednja + 2 stražnja ležaja)
Nos vretena	A2-5
Brzina vretena	50-3500 RPM
Provučen kroz-rupu	φ40mm (maksimalni prečnik šipke)
Metoda stezanja	Šuplji rotacioni hidraulični cilindar
Spindle Fixture	0640 Stezna stezaljka za oprugu (opcionalna hidraulična stezna glava)
Snaga motora	4 KW/5,5KW/7,5KW
Tip držača alata	Držač alata tipa Gang- (opcijski servo kupola)
Metoda uklanjanja čipova	Stražnja{0}}evakuacija čipova
Brzi hod po osi X/Z- X/Z	24m/min
Maksimalni hod X/Z- ose X/Z	700mm/350mm
Ukupna težina mašine	1300kg
Ukupne dimenzije	1850×1400×1800 (dužina×širina×visina)

Obim primjene

Pogodno za automatizovanu, visoko{0}}preciznu mašinsku obradu složenih delova na kratkim vratilima, stepenastim vratilima, delovima u obliku diska-i cevastim komponentama.

Proces proizvodnje opreme

01/

Potvrda zahtjeva: Komunicirajte sa klijentom u vezi sa crtežima izratka, specifikacijama materijala, zahtjevima za proizvodnim kapacitetom i potrebnim nivoom automatizacije (npr. da li je potreban vibracioni dovod, elevator ili transportna traka).

02/

Dizajn rješenja: Nacrt cjelokupnog strukturalnog izgleda alatne mašine; izaberite odgovarajući CNC sistem; i dizajnirati mehanizam za vibraciono punjenje, kontrolnu logiku za prednje-cilindare za dovod, i logiku međusobnog zaključavanja između hvatača radnog komada i transportne trake. Generirajte detaljne crteže dijelova, montažne crteže, hidraulične/pneumatske šeme i električne dijagrame ožičenja.

03/

Probni rad i fabrička inspekcija: Provedite kontinuirani rad na suho (rad bez opterećenja) kompletne mašine najmanje 24 sata; pratite porast temperature, nivoe buke i vibracije kako biste osigurali potpunu usklađenost sa fabričkim standardima kvaliteta.

04/

Pakovanje i otprema: Nanesite tretman protiv rđe (premažite otvorene vodilice uljem protiv rđe i umotajte ih u papir protiv rđe). Pakujte opremu koristeći drvene sanduke ili rastezljivu-foliju osiguranu čeličnim ramovima kako biste spriječili oštećenja izazvana vibracijama-u toku transporta.

05/

Nakon{0}}usluga nakon prodaje: Osigurajte -godinu garancije i osigurajte dugoročnu-oskrbu rezervnim dijelovima. Prikupite povratne informacije korisnika od klijenata kako biste kontinuirano optimizirali procese dizajna i montaže za buduće serije alatnih mašina.

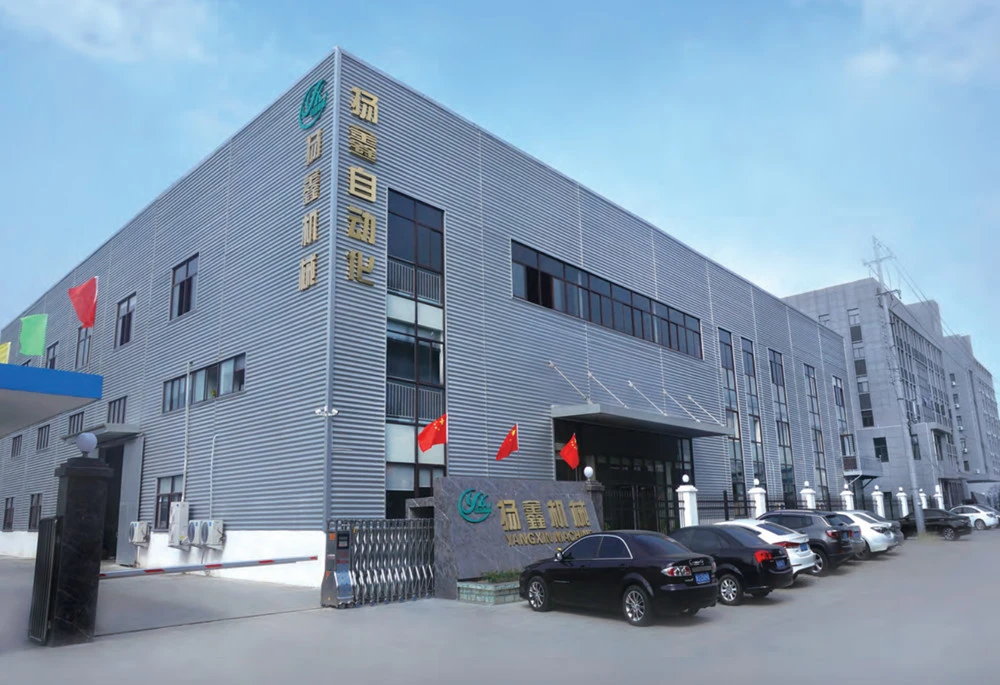

O Qiyangu

Taizhou Qiyang Trading Co., Ltd. je visoko-poduzeće posvećeno istraživanju i razvoju, proizvodnji i prodaji automatiziranih hardverskih mašina i preciznih CNC alatnih mašina. Integracijom napredne proizvodne ekspertize i tehnoloških resursa iz cijele industrije, kompanija je posvećena pružanju globalnih klijenata sa visoko-kvalitetnim alatnim mašinama i profesionalnim rješenjima za obradu.

FAQ

Q1. Koji je nivo automatizacije pri korištenju vibrirajuće hranilice? Koliko operatera je potrebno?

O: Ugrađivanjem vibrirajućeg dodavača (sa opcionim dizalom), prednjeg-cilindra za dovod, prijemne jedinice i transportne trake, postiže se potpuno automatizirani radni ciklus. Jedan operater može nadzirati više jedinica istovremeno, čime se značajno smanjuju troškovi rada.

Q2. Je li proces postavljanja kompliciran pri zamjeni proizvoda?

O: Jednostavno je. Prilikom mijenjanja radnih komada, trebate samo podesiti hod uvlačenja, steznu čahuru (ili čeljusti) i pomake alata. Gang{2}}tip alata omogućava brzu promjenu alata, a cijeli proces se obično može završiti u roku od 30 minuta.

Q3. Koje je vrijeme isporuke?

O: Za standardne modele, potrebno je otprilike 20-30 radnih dana; ako je uključeno ne-standardno prilagođavanje automatizacije (kao što su specijalni podizači ili kupole alata), potrebno je 30-45 radnih dana.
